大连泓昇液力机械有限公司

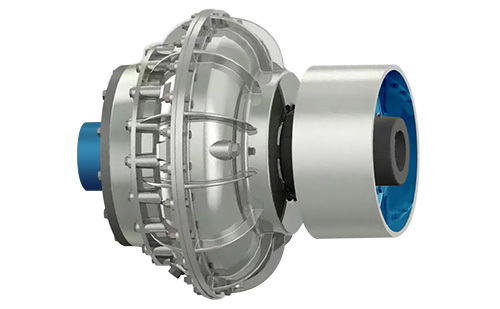

YOXⅡZ400A

YOXⅡZ400A

分享

YOXⅡZ400A

产品详情

产品参数

型号	Lmin	D	输入端		输出端		制动轮		L1	充油量		重量 (不包括油) (Kg)	最高转速 (r/min)	过载系数
型号	Lmin	D	d1max	H1max	d2max	H2max	D1	B	L1	max	min	重量 (不包括油) (Kg)	最高转速 (r/min)	过载系数
YOX_ⅡZ400A	556	Φ480	Φ70	140	Φ70	140	Φ315	150	10	9.3	4.65	109	1500	2～2.5
YOX_ⅡZ450A	580	Φ530	Φ75	140	Φ75	140	Φ315	150	10	13	6.5	125	1500	2～2.5
YOX_ⅡZ500A	664	Φ590	Φ90	170	Φ90	170	Φ400	190	10	19.2	9.6	150	1500	2～2.5
YOX_ⅡZ560A	736	Φ650	Φ100	210	Φ100	210	Φ400	190	10	27	13.5	201	1500	2～2.5
YOX_ⅡZ600A	790	Φ695	Φ100	210	Φ110	210	Φ500	210	15	36	18	260	1500	2～2.5
YOX_ⅡZ650A	829	Φ740	Φ125	225	Φ130	210	Φ500	210	15	46	23	383	1500	2～2.5
YOX_ⅡZ750A	940	Φ842	Φ140	250	Φ150	250	Φ630	265	15	68	34	478	1500	2～2.5
YOX_ⅡZ875A	1040	Φ978	Φ150	250	Φ150	250	Φ630	265	20	111	55.5	645	1500	2～2.5
YOX_ⅡZ1000A	1140	Φ1125	Φ150	250	Φ150	250	Φ700	300	25	144	72	847	750	2～2.5
YOX_ⅡZ1150A	1300	Φ1295	Φ170	350	Φ170	350	Φ800	340	30	220	110	1025	750	2～2.5

　　注：YOXⅡZ400A结构特点及选型注意事项：
　　●偶合器与制动轮组合在一起，缩短了传动链的长度，既能传动又能制动。
　　●外轮驱动制动轮式偶合器轴向尺寸长，应严格按规定找正。
　　●外轮驱动制动轮式偶合器输入端设置刚性联轴节，电机轴插进刚性联轴节内，输出端同样带梅花型弹性联轴器。
　　●外轮驱动制动轮式偶合器被 DTⅡ型带式输送机选为专用配套产品。
　　●总长 L、制动轮尺寸 D1、B、L1 可由用户另行确定。
